高性能上刃単独ホルダー

(株)西村製作所

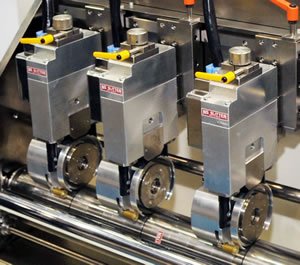

高性能上刃単独ホルダー

高性能上刃単独ホルダーは、上刃と下刃との噛合い深さ、接触圧をタッチパネルにより数値管理が可能です。

・上刃径測定機能付で上刃径の変化に対応し、適正な噛合い深さを再現できます。
・接触圧は低接圧が可能でバラツキが少なくなる機構を採用しています。
・刃物位置決めも手動でありながら位置決めが容易に行える構造になっています。
・この上刃単独ホルダーは刃物の調整に特別な技能がなくても個人差なく調整できます。

・オーバーラップを少なくできる
・異径の上刃が使用できる
・上刃の外径測定とオーバーラップ調整が簡単(調整ノブを回すだけ)
・オーバーラップの数値管理が可能


問い合わせ先:
〒601-8113  京都市南区上鳥羽南苗代町21
TEL.075-681-0351  FAX.075-681-4610
Email:saleshd@ns-slitter.co.jp
URL:http://www.ns-slitter.co.jp/

営業所等:
宇治第一工場
〒611-0041 京都府宇治市槙島町吹前107
TEL.0774-22-5321 FAX.0774-22-5321
東京支店
〒110-0005 東京都台東区上野7-11-6 上野中央ビル7F
TEL.03-5828-3571(営業部)03-5828-3575(サービス)
FAX.03-5828-3577
宇治第二工場
TEL.0774-28-2121 FAX.0774-28-2165

営業品目:
各種スリッター、スリッター周辺産業機械、コアーカッター、スライサー、リワインダー、シートカッター、コーター、ラミネーター、その他

上記の製品について詳しい資料等をご希望の方は、下の問い合わせボタンより請求できます。


FZ723B

(株)西村製作所
FZ723B

<適応材料>
高級薄物フィルム全般

<特徴>
●新開発・フラット型中空サーボモータ搭載
●モータ連結方式採用
●広範囲なトルクと再現性を実現

<仕様>
原材料幅:4,600〜6,500mm
巻取最大径:φ800mm
巻取軸径:φ3″、φ6″
切断幅:400〜2,400mm
切断速度:600m/min
巻出最大径:φ1,200mm


問い合わせ先:
〒601-8113  京都市南区上鳥羽南苗代町21
TEL.075-681-0351  FAX.075-681-4610
Email:saleshd@ns-slitter.co.jp
URL:http://www.ns-slitter.co.jp/

営業所等:
宇治第一工場
〒611-0041 京都府宇治市槙島町吹前107
TEL.0774-22-5321 FAX.0774-22-5321
東京支店
〒110-0005 東京都台東区上野7-11-6 上野中央ビル7F
TEL.03-5828-3571(営業部)03-5828-3575(サービス)
FAX.03-5828-3577
宇治第二工場
TEL.0774-28-2121 FAX.0774-28-2165

営業品目:
各種スリッター、スリッター周辺産業機械、コアーカッター、スライサー、リワインダー、シートカッター、コーター、ラミネーター、その他

上記の製品について詳しい資料等をご希望の方は、下の問い合わせボタンより請求できます。


FN335E

(株)西村製作所
FN335E

<適応材料>
フィルム全般、その他

<特長>
●取出装置一体の巻取軸で取出作業効率がUP
●作業性の良いレイアウト:巻取位置からカッタ、耳巻取装置が見えます
●スイッチ類を極力減らし、操作性を向上させました
●視認性に優れたカラータッチパネルを採用
●表面駆動方式の耳巻取装置を2台設置。
 細幅、伸び率の高い材料等、耳トラブルの原因になる材料でも巻取可能
●巻取手前に追従ローラを装備する事で、より安定した巻取を実現しました

<仕様>
原材料幅:500〜1,400mm
巻取最大径:φ500mm
巻取軸径:φ75mm
切断幅:常用80〜
切断速度:Max.350m/min
巻出最大径:φ800mm
巻出ブレーキ:パウダ
ローラ駆動:ACインバータモータ
巻取駆動:ACインバータモータ
操作:タッチパネル
寸法:W3,450×L1,760×H1,800(R=1,300)


問い合わせ先:
〒601-8113  京都市南区上鳥羽南苗代町21
TEL.075-681-0351  FAX.075-681-4610
Email:saleshd@ns-slitter.co.jp
URL:http://www.ns-slitter.co.jp/

営業所等:
宇治第一工場
〒611-0041 京都府宇治市槙島町吹前107
TEL.0774-22-5321 FAX.0774-22-5321
東京支店
〒110-0005 東京都台東区上野7-11-6 上野中央ビル7F
TEL.03-5828-3571(営業部)03-5828-3575(サービス)
FAX.03-5828-3577
宇治第二工場
TEL.0774-28-2121 FAX.0774-28-2165

営業品目:
各種スリッター、スリッター周辺産業機械、コアーカッター、スライサー、リワインダー、シートカッター、コーター、ラミネーター、その他

上記の製品について詳しい資料等をご希望の方は、下の問い合わせボタンより請求できます。


TG104

(株)西村製作所
TG104

硬軟質アルミ箔用スリッター

<適応材料>
鋼銅および特殊コート材、アルミ・その他

<特徴>
●NS-PXシャフト採用
●特殊直線切り専用刃物使用
●タッチローラの水平移動方式採用
●スリッター外で刃物合わせ可能

<仕様>
原材料幅 :350〜650mm
巻取最大径:φ450mm
巻取軸径:φ3″(76.2mm)
切断幅:19mm以上
切断速度:5〜50m/min
巻出最大径:標準φ500mm


問い合わせ先:
〒601-8113  京都市南区上鳥羽南苗代町21
TEL.075-681-0351  FAX.075-681-4610
Email:saleshd@ns-slitter.co.jp
URL:http://www.ns-slitter.co.jp/

営業所等:
宇治第一工場
〒611-0041 京都府宇治市槙島町吹前107
TEL.0774-22-5321 FAX.0774-22-5321
東京支店
〒110-0005 東京都台東区上野7-11-6 上野中央ビル7F
TEL.03-5828-3571(営業部)03-5828-3575(サービス)
FAX.03-5828-3577
宇治第二工場
TEL.0774-28-2121 FAX.0774-28-2165

営業品目:
各種スリッター、スリッター周辺産業機械、コアーカッター、スライサー、リワインダー、シートカッター、コーター、ラミネーター、その他

上記の製品について詳しい資料等をご希望の方は、下の問い合わせボタンより請求できます。
